LMF13 UU Rolamento Linear com Flange
O grande diferencial da série LMF, é a presença da flange que facilita a montagem e fixação da bucha linear.
A linha SDMF possui medidas similares às da linha SDM, que seguem o padrão japonês. A linha SDM é equivalente à LM / LBD (nomenclaturas de outras marcas) e o prefixo 'F' indica a flange redonda. O prefixo 'K', em vez de 'F', indicaria uma flange quadrada.
Neste rolamento a fixação é atráves de quatro parafusos M4 localizados na flange com 43 mm de diâmetro externo.
Este modelo possui separador em poliamida e as extremidades abertas.

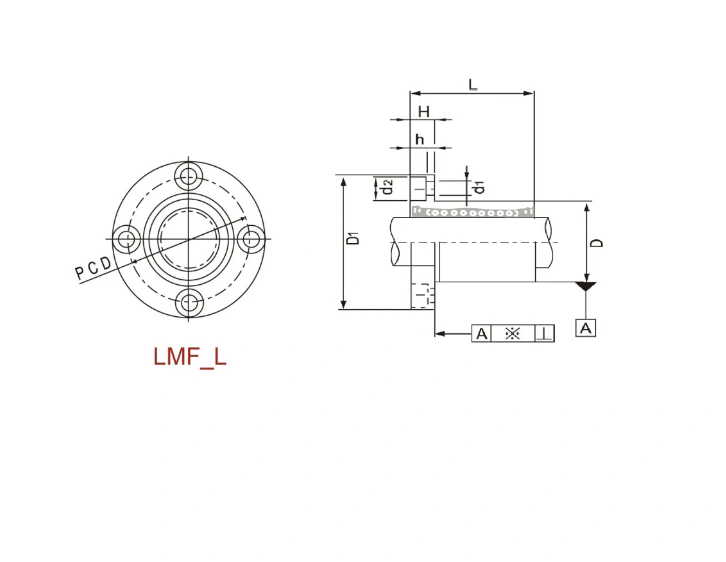

Dimensões
d 13 mm
D 23 mm
L 32 mm
Df 43 mm
t 6 mm
P 33 mm
Parafuso de fixação M4
Peso 77 g
NCM 8482.10.10
Vedação Vedação de ambos lados 'UU'
Quantidade de trilhas de esferas 4
Dados Técnicos
Carga dinâmica 289 N
Carga estática 506 N
Referências Similares
Similar LMF 13 YUU
Geral LMF 13 UU
